文章介紹了一種新型的柔性防水套管，與傳統防水套管相比，該種防水套管可以保證管路振動時的密封效果，同時也加強了管道穿墻的防水效果。解決了傳統套管與管道之間會有漏水、套管與墻壁之間也易漏水和密封難的問題，取得了良好的實施效果。

    給排水系統中管道的套管可分為普通套管和防水套管。普通套管比使用的管道粗2～4cm，固定在墻體或板內，管道從套管中穿過；防水套管就是在套管與管道之間用材料封堵起到密封效果。防水套管一般在做水池的時候使用，它是管道通向水池的通道。普通套管很難密封，從而在套管與管道之間會有漏水、套管與堵壁之間也易漏水，而防水套管雖然解決了套管與墻壁之間的漏水，但還不能解決套管與管道之間的密封。為解決上述問題，在現有的防水套管基礎上，鞏義遠大供水成功研制出一種新型的柔性防水套管，可以滿足管路振動時的密封效果，同時也加強管道穿墻的防水效果。

新型防水套管的基本構造

    針對已有技術密封性不足的問題，給出一種既能解決套管與墻壁之間的漏水，又能解決套管與管道之間密封問題且結構簡單、成本低的柔性防水套管，其本質是一種給排水系統用于墻體處的五金管件。

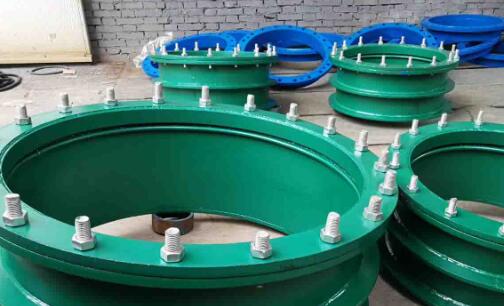

    在穿墻管道外部套有一個鋼套管組合，該鋼套管組合是在一個鋼套管外徑上的一端頭部焊接一帶螺桿的法蘭并于中部焊接至少一個翼環，在其另一端頭部焊接一個固定法蘭，在鋼套管的內表面上設置2個擋圈。防水套管內部的兩個擋圈用于套在穿墻管道上，而通過中部焊接的翼環澆筑并固定在墻體結構中。其中帶螺桿的法蘭與墻體的內墻面貼合，固定法蘭與墻體的外墻面貼合，穿墻管道與鋼套管之間在擋圈左側設有密封膠圈，在擋圈右側用柔性密封材料進行充填并用密封膏將穿墻管道和固定法蘭之間的間隙進行密封，帶螺桿的法蘭通過螺桿和螺母連接一個套在穿墻管道卜的活動壓蓋。

    活動壓蓋由活動法蘭焊接頂壓套管構成。頂壓套管的右端處在鋼套管組合在穿墻管道之間且端頭與密封膠圈貼合連接。通過使用該種活動壓蓋，可以使其在穿墻管道上具有一個直線運動軌跡，通過螺母的旋緊，可以改變對密封膠圈的壓緊度，使密封性更好。
